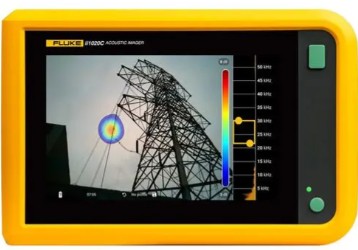

Fluke ii1020C 는 가스 누설, 부분방전 및 기밀(에어타이트) 검출 분야의 전문가용 음향 이미저입니다.

SoundSight™ 기술은 초음파 이미지를 가시 이미지 위에 중첩하여, 엔지니어가 문제 지점을 실시간으로 빠르게 탐지할 수 있도록 지원합니다. Fluke ii1020C는 LeakQ™와 PDQ™ 두 가지 검출 모드를 제공합니다. LeakQ™ 모드는 누설 크기를 실시간으로 표시하고 누설 비용을 추정하며, PDQ™ 모드는 통합된 머신러닝 모델을 통해 부분방전 모드 및 유형을 인식하고 발생 확률을 평가합니다.검출 후에는 원클릭 보고서 생성 기능을 통해 즉시 리포트를 작성할 수 있어, 작업 시간과 노력을 절감할 수 있습니다.

가스 누설 검출

• 정밀한 검출: 202개의 디지털 MEMS 마이크, 업그레이드된 알고리즘, -26dBFS 고감도 이미징을 적용하여 소음이 많은 산업 환경에서도 압축공기, 진공 음압 시스템, 공압 장비의 누설 지점을 빠르게 포착합니다.
• 빠른 위치 탐지: SoundSight™ 기술은 누설로 인해 발생한 음파를 음향 이미지로 변환하여 가시 이미지 위에 중첩하며, 1300만 화소 및 3배 디지털 줌을 통해 누설 지점을 7인치 LCD 화면에서 선명하게 확인할 수 있습니다.
• 에너지 효율 향상: LeakQ™ 모드는 누설률을 실시간으로 모니터링하고 손실량을 정량화하여 에너지 낭비를 줄이고 생산 비용 절감에 기여합니다. 또한 기기 내 원클릭 보고서 생성 기능을 통해 업무 효율을 최적화합니다.
• 안전성 확보: 안전한 거리에서 위험한 가스 누설을 감지하고, 사전 예방 조치를 통해 안전하고 신뢰성 있는 생산 환경을 유지합니다.

적용 분야: 공기/CO₂ 배관 누설 냉매 누설 검출 탱크 기밀 시험 공압 구동 조인트 누설 운송 차량 연결 부위 공기 압축기실 누설 생산 라인 가스 누설 가스 분배 챔버 내 가스 누설

부분 방전 검출

• 고효율 검사: 202 개의 디지털 MEMS 마이크, 업그레이드된 알고리즘, -26dBFS 고감도 이미징, 1300만 화소 및 3배 디지털 줌을 적용하여 애자, 변압기, 개폐 장치 및 고전압 라인의 부분방전과 코로나 방전을 신속하게 탐지합니다.
• 지능형 진단: 국부 방전에서 발생하는 음파를 직관적인 시각 이미지로 변환하며, PDQ 모드는 통합된 머신러닝 모델과 실시간 PRPD 플롯을 기반으로 방전 유형을 자동 판별하고 발생 확률을 평가하여 진단 효율을 향상시킵니다.
• 광대역 주파수 범위: 2kHz~100kHz 주파수 대역을 지원하여 초기 절연 결함을 조기에 감지하고 설비 고장 또는 아크 플래시 사고를 예방합니다.
• 안전성 및 신뢰성: 최대 120m 거리까지 검출이 가능하여 작업자의 안전을 확보하고, 고전압 전기 기사, 전기 시험 및 전력망 유지보수 팀의 사고 위험과 경제적 손실을 줄입니다.
• 사용 편의성: 직관적인 인터페이스로 누구나 쉽게 사용할 수 있으며, 고에너지 신호원의 주파수 대역을 자동 추적합니다. 약 1.2kg 의 경량 설계로 한 손 사용이 가능하여 전력 운용 및 유지보수에 최적화된 지능형 검출 장비입니다.

부분 방전 검출이 필요한 주요 설비: 애자 변압기 고전압 라인 스위치기어 피뢰기 모선 고전압 코일 차단기 커패시터

에어타이트 검출

• 정밀한 검출: 202 개의 디지털 MEMS 마이크와 업그레이드된 알고리즘, -26dBFS 고감도 이미징을 적용하여 저압·저밀도 또는 극소형 누설까지 정확하게 식별합니다.
• 제품 개발: 풍력 터빈 블레이드, 엔진, 연료 시스템, 공조 시스템 등 주요 제품 및 핵심 부품의 밀폐 성능이 규격을 충족하도록 검증합니다.
• 설비 시험: 화학 반응기, 압력 용기, 배관 시스템 등 고압·고온 또는 부식 환경에서 운용되는 밀폐 설비가 안전하게 작동하도록 보장합니다.
• 예방 정비: 설비 가동 전 또는 오버홀 이후 기밀 시험을 통해 에너지 낭비, 환경 오염 및 안전 사고를 예방하고, 설비의 장기적인 안정성을 향상시킵니다.

적용 산업: 제조업(자동차, 기계, 풍력 블레이드 제조 등) 석유 및 천연가스 화학 산업 전력 산업 신소재 생산 항공우주 산업 HVAC(공조) 건설 산업 의료 장비 가전 산업
