RPS/DPS 8000 Series 고정확 공진(Resonant) 압력센서

Feature

• 보상 온도 범위에서 ±0.01% FS의 높은 정밀도 실현 • 연간 ±100 ppm FS의 높은 안정성 • 2 bar (30 psi) ~ 70 bar (1000 psi) 절대 압력 범위 • -40°C ~ +85°C (-40°F ~ 185°F)의 넓은 온도 범위 • 매체 분리 구조로 열악한 환경에서 사용하기 적합 • 다중 출력 구성, TTL 및 다이오드, RS-232 및 RS-485 • 특정 요건에 맞게 다양한 압력과 전기 연결부 선택 GE 사의 TERPS 기술은 (Trench Etched Resonant Pressure Sensor) 기존 센서 제작 기술에서 한 차원 높은 정확도와 안정성을 제공하여 최고 수준의 센서 정확도와 안정성을 실현합니다. 또한 기존 공진 압력 기술(RPT) 센서의 압력 범위를 크게 넓히고 열악한 환경에서 요구되는 매우 견고한 패키징을 제공합니다. 뿐만 아니라, RPS/DPS 8000 제품 라인은 폭넓은 압력 및 전기 연결부를 제공하여 항공우주부터 해저 및 공정 엔지니어링, 산업 계측에 이르는 다양한 분야에 맞추어 사용 가능합니다. Quairty Piezo-Resistive Sensor Stainless steel module Analogue 전자 기술 (1) 빠른 turn on (2) 응답속도: 5kHz (3) 낮은 noise 정확도: 0.04% 안정도: 0.05% Flexible Platform 압력 연결 fitting 압력 범위 출력 신호 타입 출력 단자 wireing 타입 온도 보상 범위 원하는 정확도 Short Lead Times 상호 결합이 가능한 모듈 부품의 stock 보유 비자 요구에 맞게 구성품 조립 생산 Application 1. 오일 및 가스 ㆍ유정 헤드 모니터링 ㆍ보관 운송 2. 항공 우주 ㆍ에어 데이터 시스템 ㆍ환경 제어 시스템 ㆍ유압 제어 시스템 ㆍ비행 검사 ㆍ지상 검사 ㆍ항공 기지 지원 장비 3. 환경 연구 1) 해양학 ㆍ파도 및 검조기 ㆍ쓰나미 조기 경보 시스템 ㆍ해저 매핑 ㆍ원격 조작 차량(ROV) ㆍ무인 잠수기(AUV) 2) 기상학 ㆍ원격 날씨 관측소 ㆍ지표 데이터 부이 ㆍGPS 기상학 3) 수문학 ㆍ댐 및 저수지 수위 감지 ㆍ유량 측정 ㆍ정압식 탱크 측정 ㆍ압력계 대체 4. 발전분야 5. 산업 분야 : 자동차 검사, 테스트벤치, 누출 탐지 시스템 및 산업 R&D

SPEC
DATA SHEET

Operating

Pressure Range

Absolute

Ranges

Any zero based range between 350 mbar and 700 bar (5 to 10,000 psi)

Differential

Ranges

Wet/Dry
Uni-directional or bi-directional 70 mbar to 35 bar

(1 to 500 psi)
Wet/Wet
Uni-directional or bi-directional 350 mbar to 35 bar

(5 to 500 psi)
Line pressure: 70 bar max (1000 psi)

Barometric

Ranges

Barometric ranges are available with a minimum span of 350 mbar (5.1 psi)

Non Zero Based

Ranges

Non zero based ranges are available. Contact
GE to discuss your requirements

Over Pressure

• 10 × FS for ranges up to 150 mbar (2 psi)

• 6 × FS for ranges up to 700 mbar (10 psi)

• 2 × FS for barometric ranges

• 4 × FS for all other ranges (up to 200 bar for ranges ≤70 bar and up to 1200 bar for ranges >70 bar) For differential versions the negative side must notexceed the positive side by more than:

• 6 × FS for ranges up to 150 mbar (2 psi)

• 4 × FS for ranges up to 700 mbar (10 psi)

• 2 × FS for all other ranges up to a maximum of 15 bar (200 psi)

Containment Pressure

Gauge, Sealed Gauge, Absolute and Differential (+ve port):

• 6 × FS for ranges up to 70 bar (1000 psi) (200 bar (2,900 psi) maximum)

• 6 × FS for ranges above 70 bar (1000 psi) (1200 bar (17,000 psi) maximum)

Differential (-ve port) must not exceed positive port by more than 4 × FS (15 bar (200 psi) maximum)

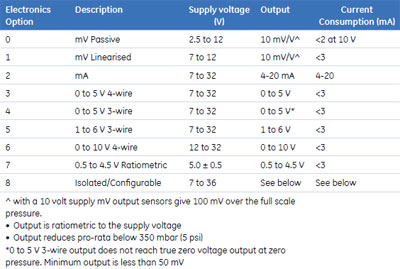

Supply and Outputs

Isolated/Configurable

(Option 8)

Any pressure signal output configurations will be available, subject to the following limitations:

• Minimum span: 2 V

• Maximum span: 20 V

• Output limits: ±10 V

• Maximum zero offset: ≤ span

Reverse output response to pressure is available.The output will continue to respond to 110% FS. i.e. if a 0 to 10 V output is specified, the output will continue to increase proportionally to applied pressure until at least 11 V. Current consumption is <20 mA @ 7 Vdc supply, reducing to <5 mA @ 32 Vdc supply.

On startup <100 mA drawn for 10 ms typically.

Example

Power-Up Time

mV, Voltage and current versions: 10 ms

Isolated/configurable version: 500 ms

Shunt Calibration

Shunt Calibration provides customer accessible connections which, when shorted together, cause a shift in output of 80% FS in order to simulate applied pressure. It is fitted to the mV and Isolated/Configurable versions as standard.

It is not available with a DIN electrical connector (Option 7).
