Date:2014-06-24

DPI620/DPI620CE

Feature

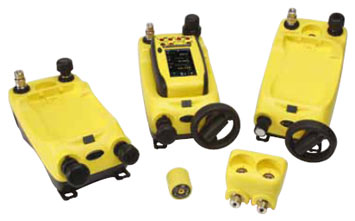

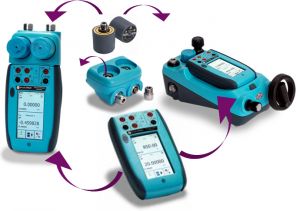

• 사용하기 쉬운 윈도우CE 기반의 Portable Calibrator • Sources & reads: mA, mV, V, ohms, frequency and pulses • Simulates & reads: 10 RTDs and 20 T/C • 32압력 modules: 10 inH20 ~ 15,000 psi / 25mbar ~ 1000bar • 탈부착 압력 Modules • 국내외 여러 HART Transmitter 교정가능 – Hart Communicator 본장비의 기본 구성은 압력, 전기, 주파수, 온도 Calibrator인 동시에 HART communicator입니다. 본장비는 위의 물리량들을 동시에 측정 및 발생 가능토록 멀티테스킹 가능을 하며 완벽한 기능의 하트 디지털 인터페이스를 가지고 있습니다. 탈 부착이 가능한 압력 측정 모듈(MC620)과 압력 센서(PM620)를 장착하여 압력 측정 가능을 수행할 수 있으며 이 모듈들을 통하여 압력 calibrator로써 기능을 수행하게 됩니다. 만약 calibrator에 압력 발생 기능이 요구된다면 3가지 압력 발생 스테이션(PV62X)중 원하는 압력 범위에 맞는 모듈 선택함으로써 완벽한 압력 측정 및 발생 calibrator 기능을 수행할 수 있습니다. 간단하지만 세련된 디자인과 모듈 컨셉은 최초로 압력 측정 발생 기능의 수행과 최신식의 electrical calibrator 기술을 결합하고 있습니다. Compact and Powerful DPI620 electrical calibrator는 mA, mV, V, Ohms, frequency와 다양한 RTDs and T/Cs등을 측정과 동시에 발생할 수 있습니다. 또한 독립된 24 V loop power supply를 제공하므로써 여러 device들과 센서를 구동시킬 수 있습니다. calibrator로써 높은 resolution과 터치 스크린 방식은 간단한 버튼 조작을 통하여 유저가 쉽게 업무를 할 수 있도록 디자인되어 있고, 본체는 한손으로 쉽게 들고 다닐 수 있는 크기이며, 버튼들은 터치팬이 필요 없이 유저가 사용하기 편리하도록 사이즈화되어 있습니다. 윈도우 기반의 Display는 독립적인 6개 채널로 구성되어 있으며, 각각 2개의 전기 및 온도 입출력이 가능한 2개의 채널, 2개의 압력 모듈 측정 채널 (차압측정 가능), USB 접속 방식을 통한 1개의 외장형 압력 측정 채널(IDOS), 윈도우 방식의 full HART communicator 1개의 채널로 구성되어 있습니다.

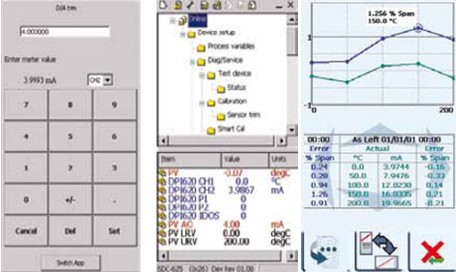

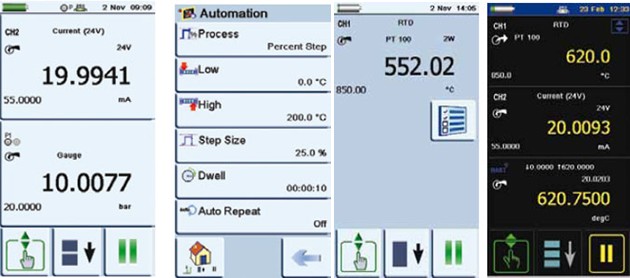

터치 스크린의 버튼들은 세부 정보를 확인하거나 step이나 ramp outputs과 같은 세부 기능들을 수행하도록 제작되었습니다. 화면에 나타난 색들은 빨간색은 오차값, 녹색은 올바른 측정값등 중요한 정보를 강조하도록 보여줍니다. DPI620은 포괄적인 문서화 기능이 수행되도록 설계되었으며, Intecal Calibration Management software와 결합하여 사용될때 자동 교정 업무를 수행할 수 있습니다. 이 작고 가벼운 calibrator는 강화 case와 방수(규격 IP 65)에 뛰어난 열악한 현장 작업 환경에 사용할 수 있도록 설계되었습니다. DPI620은 압력 센서과 쉽고 빠른 연결을 위해 디지털 접속 인터페이스 방식을 채택하고 있으며, 이런 인터페이스는 추후에 확장된 여러가지 압력 범위를 손쉽게 이용이 가능하며, 뛰어난 USB 접속 호환성과 microSD card slot 장착 (2GB memory standard)이 장착되어 있습니다. High-performance HART Communicator 현재 DPI 620 multifunction calibrator는 완벽한 HART® communicator로써 기능을 수행하고 있으며, 쉬운 업그레이드와 기능상의 우수성으로 휴대용 HART® communicator 시장에서 선두로 나아가고 있습니다. 휴대용 communicator로써 DPI620은 현재 다양한 Hart device와 통신 가능토록 지원하고 있으며, calibrator나 ammete, power supplies, loop resistors (250Ω)와 같은 부대설비가 필요없이 mA trims이나 sensor calibration 기능을 수행 할 수 있으며, 이런 점은 부대설비를 현저하게 줄임으로써 비용절감과 현장에서 간편하게 maintenance 업무를 수행하는데 큰 장점을 가지고 있습니다. DPI620은 또한 최신의 소프트웨어(firmware)와 등록된 HART device descriptions library(DDL)를 포함하고 있으며, 업그레이드는 웹싸이트로부터 유저가 쉽게 무료로 다운로드 받을 수 있습니다.

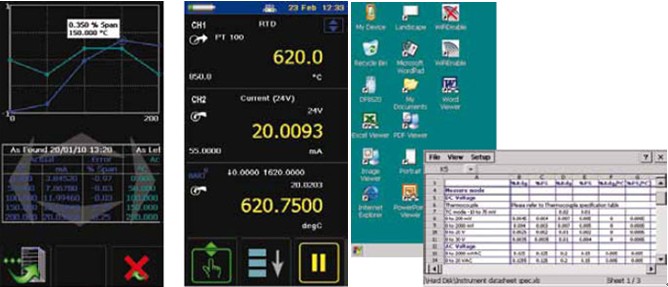

Multifunction 별도의 Windows CE version은 현대의 휴대용 PC 혹은 PDA와 같은 편리한 기능을 수행합니다. 이점은 Windows에서 사용하는 file들을 관리할수 있고, 유저가 텍스트 문서를 작성하거나 Excel, Power Point, Word, PDF, images등을 뷰어를 통해서 저장된 내용을 볼 수가 있습니다.이는 곧 작업자가 user manual이나 ppt ,data sheet, 설치 도면, 기타 등등을 현장에서 볼 수 있다는 장점을 가지고 있습니다. ATEX and IEC Approved (방폭형) AMC는 위험지역에서 사용 가능하도록 방폭형을 지원하고 있습니다.(ATEX and IEC approval) 이것은 폭발 위험 지역에서 사용 가능하도록 설계되어 시스템의 가용 범위를 넓힐수 있습니다.

DPI 620 CE with WiFi* DPI 620 CE version은 wireless IEEE 802.11g가 탑재되어 무선 인터넷을 사용할 수 있습니다. 현재 시판되는 calibrator중에서 최초로 무선 인터넷이 가능한 제품이며, 이점은 멀리 떨어진 네트워크나 인터넷에 접속을 통해서 data를 전송하거나 정보를 access할 수 있습니다. 이런 파워풀한 기능은 본사와 멀리 떨어진 곳에 위치한 service technicians나 이동 중에 웹상의 data나 정보, system drawings, product datasheets 등등에 즉각 접속이 필요한 유저에게 유용합니다. *IS version은 WiFi가 지원되지 않습니다

SPEC
DATA SHEET

DPI 620/CE (본체)
측정	mA, V DC, V AC, RTDs, TCs, Ohms, Freq., Pulses
발생 / 시험	mA, V DC, RTDs, TCs, Ohms, Freq., Pulses
정확도	From 0.0025%rdg + 0.002%FS
Loop power	24V
화면	Size: 110 mm (4.3 in) diagonal; 480 x 800 pixels LCD: Colour display with touch-screen
언어	영어(standard), 중국어, 불어, 독일어, 이탈리아어, 포르투칼어 러시아어, 스페인어, 네덜란드, 일본어
사용온도	-10° to 50°C (14° to 122°F)
보관 온도	-20° to 70°C (-4° to 158°F)
방수 규격	IP54
습도	0 to 90% RH Non condensing
충격/ 진동 규격	BS EN 61010:2001; Def Stan 66-31, 8.4 cat III, 1 m Drop Tested
EMC	Electromagnetic compatibility: BS EN 61326-1:2006
Electrical safety	Electrical – BS EN 61010 : 2001
Pressure safety	Pressure Equipment Directive-Class : Sound Engineering Practice
Certification	CE
사이즈 (L: W: H)	DPI 620 only: 183 x114 x 42 mm (7.2 x 4.5 x 1.7 in) + MC 620: ≈ 265 x 114 x 64 mm ( 10.4 x 4.5 x 2.5 in) + PM 620: ≈ 265 x 114 x 93 mm (10.4 x 4.5 x 3.7 in)
무게	DPI 620 only: ≈ 575 g (1.3 lb) – battery included. MC 620 only: ≈ 640 g (1.4 lb). PM 620 only: ≈ 100 g (0.2 lb).
Power supply	Lithium-Polymer battery (GE Part number : IO620-Battery); Capacity: 5040 mAh (minimum), 5280 mAh (typical); Nominal voltage: 3.7 V. Charge temperature: 0° to 40°C (32° to 104°F) Discharge temperature: -20° to 60°C (-4° to 140°F). Note: 베터리 성능의 최상의 조건 60도보다 낮은 온도 유지 Charge/discharge cycles: > 500 > 70% capacity.
베터리 사용시간	측정 (CH1): ≈ 12 hours continuous. Dual Function, 측정 (CH2): ≈ 7 hours (24 V Source at 12 mA)
Pressure measurement (압력 측정) Pressure module PM 620
Ranges(범위)	from 25 mbar / 10 inH2O to 1,000 bar / 15,000 psi
정확도	from 0.005%FS
Maximum pressure	2 x FS
Maximum working pressure	110% FS
방수 규격	IP 65 (protected against dust and jets of water)
사용 온도	-10 to 50°C (14 to 122 °F)
보관 온도	-20 to 70 °C (-4 to 158 °F)
사용 습도	0 to 90% RH non condensing
충격 / 진동 규격	BS En 61010:2001;Def stan 66-31, 8.4 cat III), 1m Drop Tested
EMC	BS EN 61326-1:2006
Electrical safety	BS EN 61010:2001
Pressure safety	Pressure equipment directive class SEP
Approval	CE marked
사이즈 / 무게	L.56mm, Dia.44mm, 106g maximum

PM 620 – Range (게이지압)

		NLH&R 20°C ±2°C 24 hr	NLH&R 0° to 50°C 24 hr	otal uncertainty 0° to 50°C for 1 year
Bar	psi	%FS	%FS	%FS
±0.025	±10 inH2O	0.090	0.090	0.100
±0.07	±1	0.025	0.030	0.047
±0.2	±3	0.020	0.027	0.045
±0.35	±5	0.020	0.025	0.044
±0.7	±10	0.015	0.020	0.041
±1	-14.5 to 15	0.015	0.020	0.041
-1 to 2	-14.5 to 30	0.015	0.020	0.025
-1 to 3.5	-14.5 to 50	0.010	0.020	0.025
-1 to 7	-14.5 to 100	0.010	0.020	0.025
-1 to 10	-14.5 to 150	0.005	0.020	0.025
-1 to 20	-14.5 to 300	0.005	0.020	0.025
0 to 35	0 to 500	0.005	0.020	0.025
0 to 70	0 to 1000	0.005	0.020	0.025
0 to 100	0 to 1500	0.005	0.020	0.025
0 to 135	0 to 2000	0.005	0.020	0.025
0 to 200	0 to 3000	0.005	0.020	0.025

Pressure generation (압력 발생)
PV 621, 622 abd 623 Specification

최대 발생 압력 법위	PV 621 20 bar(300 psi) 공압 PV 622 100 bar(1500 psi) 공압 PV 623 1000 bar(15000 psi) 유압
Pressure media	PV 621 and PV 622 부식성이 없는 가스 PV 623 염분이 없는 물 or mineral oil(ISO viscosity grade < 22)
사용 온도	-10° to 50°C (14° to 122°F) For water +4 to +50°C(39 to 122°F)
보관 온도	-20 to 70°C (-4 to 158°F)(must be empty of water)
충격 / 진동 규격	BS EN 61010:2001; Def stan 66-31, 8.4 cat III, 1m drop tested
Pressure safety	Pressure equipment derective class SEP
사이즈 / 무게	450 mm x 280 mm x 235 mm, PV 621/G 2.65 kg, PV 622/G 3.30 kg, PV 623/G 3.75 kg

– 방폭형 버전 –
DPI 620 IS and DPI 620 IS CE (본체)

Power supply	NiMH battery (GE Part number: IO620IS-Battery); Capacity: 4000 mAh (typical); Nominal voltage: 3.6 V. Charge temperature: 0° to 40°C, Discharge temperature: -10° to 40°C . Note: 베터리 성능의 최상의 조건 60도보다 낮은 온도 유지 Charge/discharge cycles: > 500 > 70% capacity.
베터리 사용 시간	측정 (CH1): ≈ 12 hours continuous. Dual Function, 측정 (CH2): ≈ 7 hours (24 V Source at 12 mA)
방폭 규격 승인	Baseefa10ATEX0010X IECEx BAS 10.0002X Ex II 1 G Ex ia IIC T4 Ga (-10°C ≤ Ta ≤ +40°C) EN60079-0:2009 Electrical apparatus for Potentially
방폭 규격 EN60079-0:2009	Electrical apparatus for Potentially Explosive Atmospheres – General Requirements. (Harmonized) (IEC 60079-0:2007 Edition 5)
방폭 규격 EN60079-11:2007	Electrical apparatus for Potentially Explosive Atmospheres – Intrinsic Safety ‘i’. (Harmonized) (IEC 60079-11:2006 Ed 5)
Pressure module PM 620 IS (압력 측정)
방폭 규격 승인	Baseefa10ATEX0012X IECEx Bas 10.0004X Ex II 1G Ex ia IIC T4 Ga(-10°C ≤ Ta ≤ +50°C)
방폭 규격 EN60079-0:2009	Electrical apparatus for Potentially Explosive Atmospheres – General Requirements.(Harmonized) (IEC 60079-0:2007 Edition 5)
방폭 규격 EN60079-11:2007	Electrical apparatus for Potentially Explosive Atmospheres – Intrinsic Safety ‘i’.(Harmonized) (IEC 60079-11:2006 Ed 5)
PV 62X IS Specification (압력 발생)
사용 온도	-10° to 40°C (14° to 104°F) Baseefa10ATEX0011X IECEx BAS 10.0003X Page 11 of 46 TRO753 Issue 1 EX II 2 G
방폭 규격 EN60079-0:2009	Electrical apparatus for Potentially Explosive Atmospheres – General Requirements.(Harmonized) (IEC 60079-0:2007 Edition 5)
방폭 규격 EN60079-11:2007	Electrical apparatus for Potentially Explosive Atmospheres – Intrinsic Safety ‘i’.(Harmonized) (IEC 60079-11:2006 Ed 5)
